Pratt & Whitney R-2800 Double Wasp Radial Engine.Study scaled 1/48 By: Giannis Mitzas

Pratt & Whitney R-2800 Engine study scaled


R-2800 ΔΙΠΛΟ ΚΙΝΗΤΗΡΑΣ WASP
Το Double Wasp, ένας 18-κύλινδρος, διπλής σειράς ακτινικός κινητήρας με 2.800 κυβικά εκατοστά
Τεχνικά χαρακτηριστικα: 2.804 Κυβικά Εκατοστά
• Στροφές Ανά Λεπτό: 2.250-2.800
• Βάρος: 2,360 Λίβρες
• Πρώτη Εκτέλεση: 1937
• Πρώτη Πτήση: 1939
• Έτος Παραγωγής: 1939-1960 Οι Κινητήρες Που Παράχθηκαν σε : 125,334 τεμάχια




Ο κινητήρας εμφανίστηκε και εξελιχτεί κατά την διάρκεια του Β"Π.Π. Είναι ο μακροβιότερος κινητήρας και ο ποιο ,πολύ φορεμένος ,τόσο σε μαχητικά όσο και σε βομβαρδίστηκα .
 Κατά τη διάρκεια των πολεμικών χρόνων, η Pratt & Whitney συνέχισε να αναπτύσσει νέες ιδέες για την αναβάθμιση του κινητήρα, συμπεριλαμβανομένης της έγχυσης νερού για απογείωση σε αεροσκάφη με φορτίο , επιβατών και για την παροχή ενέργειας έκτακτης ανάγκης σε μάχες.
Όπως η απογείωση από Αεροπλανοφορα .

Τοποθετήθηκε Turpo και ποιο βελτιωμένες έλικες .Ο κινητήρας στο τέλος του πόλεμου ,ήταν ο ταχύτερος στα ελικοφόρο μαχητικά ,μέχρι την εμφάνιση τον πρώτον Jet .Ξεπέρασε τα 400 mph (640 km / h) από το F4u-4 Corsair το 1944
Μερικά από τα αεροσκάφη που φόρεσαν  τον P&W 2800
1) Grumman F6F Hellcat
 2) Vought F4U Corsair
 3) P-47 Thunderbolt
4) Northrop P-61 Black Widow
 5) Douglas A -26 Invader
 6) Martin B-26 Marauder
Πηγή πληροφοριών:  https://en.wikipedia.org/wiki/Pratt_%26_Whitney_R-2800_Double_Wasp
http://www.enginehistory.org/Piston/Wright/Kuhns/CurtissWrightTC18/TurboCompounds.shtml


  Δεν θα ασχοληθούμε περεταίρω σε τεχνικά θέματα που αφορούν τον κινητήρα . Θα προσεγγύσουμε περισσότερο μοντερνίστηκα, την κατασκευή και τα σωστά χρώματά ,στο βλάψιμο .Ενός κινητήρα υπό κλίμακα .Οι βασικές οδηγίες όμως ,είναι ίδιες σε όλες τις κλίμακες 1/72. 1/48. 1/32 κ.τ.λ .Καθώς και σε ολους τους αστεροειδή κινητήρες της   Pratt & Whitney
• Pratt & Whitney R-1340 Wasp
• Pratt & Whitney R-985 Wasp Junior
• Pratt & Whitney R-1830 Twin Wasp
• Pratt & Whitney R-1535 Twin Wasp Junior
• Pratt & Whitney R-2000 Twin Wasp
• Pratt & Whitney R-2180-E Twin Wasp E
• Pratt & Whitney R-2800 Double Wasp
Pratt & Whitney R-4360 Wasp Major
Πήρα σαν υποδείγματα, για την παρουσίαση .Το Detail set 1/48 :4265 της AIRES που είναι πλήρες και με πάρα πολύ καλή λεπτομερεια.
Υπάρχουν  στην διάθεση μας σήμερα ,μια μεγάλη κάμα από επιλογές ,σε όλες τις κλίμακες και από πολλές εταιρείες του χώρου. Καθώς και μια μεγάλη βελτίωση ,στην απόδοση σε ποιο  ρεαλιστικούς   κινητήρες ( Στα νέα κιτ) . Είναι τόσο καλά ,που δεν υπάρχει λόγος να αγοράσουμε  κάποιο βελτιωτικό set του κλητήρα . Άπλα να προσθέσουμε λίγο συρματακη ,για τα μπουζοκαλωδια και να τον βάψουμε σωστά .

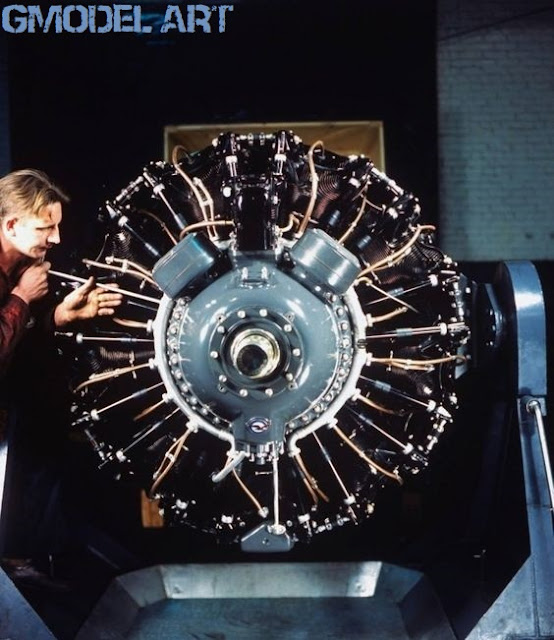

Χρώματα ) Ο βασικός κορμός του κινητήρα είναι Βαμμένων με ένα Medium Gray. Είναι ένα αντιπυρικό  χρώμα προστασίας ,από την οξείδωση και την σκουριά,
Οι  κύλινδροι του κινητήρα είναι από αλουμίνιο με φτερωτές, σε όλο το ύψος του, ώστε να  ψύχονται . Ένα Matt Aluminum είναι το ιδανικό χρώμα επιλογής.
  Τα ωστηρια τα συναντούμε με μαύρο προστατευτικο χρώμα και τα μπουζοκαλωδια . Που είναι δυο σε κάθε κυλινδροκεφαλή, τα βρίσκουμε σε μια απόχρωση. Medium Brown η κάποιο Brass Metalizer. Ο λόγος είναι ότι, τα μπουζοκαλωδια για να υπάρχει μόνωση . Της υψηλής τάσης ρεύματος . Μεταφέρεται προς το μπουζί ρεύμα υψηλής τάσης, μεταξύ 30.000 και 50.000 Volts, το οποίο παράγεται από τον πολλαπλασιαστή. Αυτά τα καλώδια είναι ντυμένα ,από ένα πλεγμένο  ορείχαλκου.














Το υποδείγματα του κινητήρα, είναι έργω του MAREK VRZÁK
Πηγή : http://www.gmodelart.com/2017/12/park-1vought-f4u-1d-corsair-white-167.html





Προτεινόμενα χρώματα
  1. Medium gray.
  2. Matt aluminum .
  3. Brass metalizer.
  4. Semi glossy black.

Προτεινόμενα χρώματα για φθορές και βρομιές AK-Interactine. Hobby Color.Oil Colour.
  1. Engine Wash AK-2033
  2. Kerosene AK-2039
  3. Engine Oil AK-2019
  4. Exhaust AK-2040
  5. H-342 Oil
  6. H-343 Soot
  7. Oil Lamp Black
  8. Oil Ivory Black
  9. Oil Raw Umber
  10. Oil Sepia Extra


Κάθε πληροφορία να εμπλουτίσουμε το κείμενο με την εμπειρία σας . Σε χρωματα από εταιρείες με εξιδανικευμένα προϊόντα  η τεχνικές .Παρακαλώ επικοινωνήστε  μαζί μας ,γράφοντας το σχολείο σας

   By: Giannis Mitzas
